光储充一体化项目实施方案（车棚+储能+充电桩）

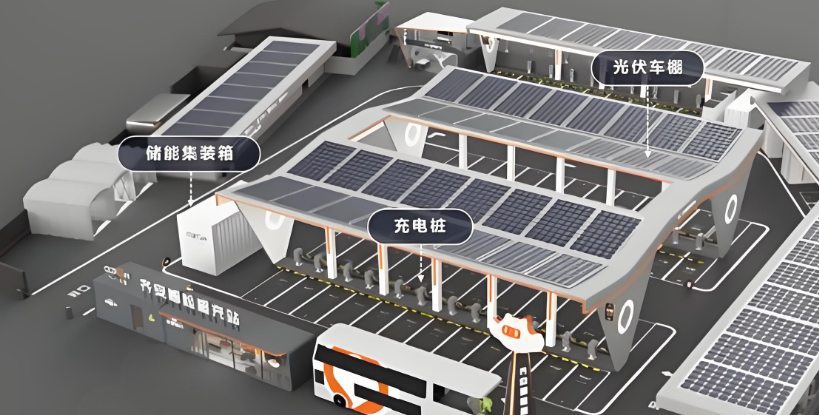

光储充一体化项目以“光伏车棚发电+储能调峰套利+智能充电桩服务”为核心，整合新能源发电、储能调控与电动汽车充电功能，适用于工业园区、商业综合体、物流园区等场景，既能解决光伏消纳难题，又能降低充电服务成本，同时提升能源利用效率。本文基于1MW典型项目，从核心配置、技术对比、经济性、实施流程到风险规避，提供系统化指导。
一、典型项目核心配置（1MW规模）
模块 | 技术参数 | 设备选型标准 | 创新设计亮点 |
光伏车棚 | 装机容量1.05MW（超配1.05倍） | 双玻双面组件（445W/块，效率≥24%） | 棚体离地3.2m，预留农机/货车通行空间 |
储能系统 | 200kW/430kWh（充放电倍率0.5C） | 磷酸铁锂电池液冷机组（循环效率≥95%） | 支持V2G（车辆到电网）放电，响应时间≤1s |
智能充电桩 | 6台120kW直流快充+12台7kW交流慢充 | 直流桩含智能功率分配模块，交流桩带计量功能 | 车棚立柱集成充电枪支架，节省地面空间 |
能量管理系统 | 光伏预测误差≤8%，动态电价响应≤10s | 边缘计算终端（4G/5G双模通信） | 适配峰谷价差3:1场景，自动优化充放电策略 |
二、关键技术路线对比与选型策略
2.1光伏车棚技术路线（三类主流方案）
技术类型 | 造价（元/W） | 抗风能力 | 施工周期（天） | 适用场景 | 典型案例 |
钢结构固定式 | 4.2 | 35m/s | 45 | 工业园常规停车场、物流园区 | 苏州某汽车工厂（2023年投运） |
柔性支架式 | 5.8 | 60m/s | 30 | 台风区（如广东、福建）、农光互补项目 | 深圳大鹏新区物流园（抗台风“泰利”验证） |
BIPV一体化 | 7.3 | 25m/s | 60 | 商业综合体、高端园区（美观需求） | 上海虹桥商务区某商场 |
2.2储能系统配置逻辑（按需匹配容量）
配置目标 | 容量计算公式 | 1MW光伏项目示例 | 核心收益来源 |
消纳弃光 | 储能容量=光伏装机×15%×2h（放电时长） | 300kWh | 减少弃光损失，节省电费约18万元/年（0.6元/kWh） |
峰谷套利 | 储能容量=日充电量×峰谷价差×循环次数 | 430kWh | 谷电（0.3元/kWh）充电、峰电（1.2元/kWh）放电，年套利23万元 |
应急供电 | 储能容量=重要负荷×4h（保电时长） | 200kWh | 为园区应急负荷（如监控、照明）供电，年保电服务收入5万元 |
选型建议：优先选磷酸铁锂电池（循环寿命≥6000次，10年衰减≤20%），液冷系统适配高温地区（如华南、西北），风冷系统适用于温和气候（如华东、华北）。
三、经济性分析（1MW项目基准）
3.1投资成本拆解（单位：万元）
项目 | 单价标准 | 总成本 | 占比 | 可享受政策补贴 |
光伏车棚 | 4.5元/W | 472.5 | 58% | 免缴土地出让金、城市基础设施配套费 |
储能系统 | 1.3元/Wh | 55.9 | 7% | 江苏、广东等省容量电价补贴0.2元/kWh/年 |
充电桩系统 | 直流桩0.8元/W，交流桩0.3元/W | 96 | 12% | 新建充电桩补贴30%（最高500元/kW） |
其他（设计、施工） | - | 195.6 | 23% | 整县光伏试点项目0.1元/W建设补贴 |
合计 | - | 820 | 100% | - |
3.2年收益构成（单位：万元）
收益类型 | 金额 | 占比 | 计算依据 |
电费收入 | 78.9 | 43% | 光伏自发自用（132万kWh×0.6元/kWh） |
充电服务费 | 44.1 | 24% | 直流桩服务费0.6元/kWh，年充电量73.5万kWh |
峰谷套利 | 33.1 | 18% | 储能年循环356次，单次套利930元 |
需求响应 | 20.2 | 11% | 参与电网调频，补偿0.5元/kWh |
碳交易收益 | 7.4 | 4% | 年签发CCER 520吨，单价14元/吨 |
合计 | 183.7 | 100% | 静态回收期约4.5年 |
四、建设难点与创新解决方案
4.1电力接入痛点破解（降本增效）
痛点问题 | 传统解决方案 | 创新技术方案 | 成本节省效果 |
电网增容改造 | 新建400kVA箱变（成本52万元） | 储能削峰：平抑光伏午间峰值，降容60% | 减少投资38万元，缩短接入周期2个月 |
充电桩谐波干扰 | 加装APF有源滤波装置（8万元） | 充电桩内置LLC谐振滤波模块，THD≤3% | 节省设备成本7.5万元，减少占地10㎡ |
光伏防逆流 | 限制光伏发电功率（损失8%） | 储能动态调节：余电优先充储能，再并网 | 年增收12万元，提升光伏利用率至98% |
4.2安全设计三重防护体系
防火防护 | 储能舱配置七氟丙烷灭火系统（灭火浓度8%，响应时间≤30s），电池舱温度监测精度±1℃，热失控预警提前5min触发； |
防雷防护 | 光伏车棚设独立接闪杆（保护半径15m），系统侧SPD三级防护（冲击电流100kA，残压≤1.2kV）； |
防涝防护 | 充电桩基础抬高30cm，柜体防护等级IP68（水下1.5m浸泡24h无渗漏），电缆沟设排水坡度≥5‰。 |
五、方案基本原则
光储充项目的成功实施需平衡“技术适配性、经济性与政策合规性”，建议优先选择产业园区、物流园等负荷稳定场景，通过“光伏自发自用+储能调峰+充电服务”三重收益模式缩短回收期。同时，需关注技术迭代（如N型组件、长循环储能电池）与政策更新，确保项目长期收益稳定。
六、全流程实施指南（分五阶段）
6.1前期准备阶段（1-2个月）
（1）项目选址与评估
1.场地要求：
面积 | ≥6㎡/标准车位（双向车位需8㎡），1MW项目需车位约300个； |
日照 | 年等效利用小时≥1000h（一类资源区优先，如西北、华北）； |
地质 | 地基承载力≥80kPa（柔性支架可放宽至50kPa，需做微型桩加固）。 |
2.发电量估算：用PVsyst软件模拟，1MW项目在一类资源区年发电量约130万kWh，二类区约110万kWh。
（2）政策与审批（关键手续顺序）：
1.取得《设施农用地备案》（避免占用基本农田）；
2.编制《光储充一体化技术方案》，申请电网接入批复；
3.地方发改委项目备案（需明确储能配置比例≥15%）；
4.充电桩补贴可在投运后3个月内申请，光伏车棚免缴不动产登记费。
6.2设计阶段（1.5个月）
（1）技术方案设计
1.光伏车棚：
结构选型 | 台风区选柔性支架（弦索预张力50±5kN），工业园选钢结构（立柱间距6m）； |
组件布置 | 双排竖向安装（间距1.2m，减少前后遮挡损失）。 |
2.储能系统：
容量计算 | C=Ppy×15%×2h（Ppy为光伏装机容量，1MW配300kWh）； |
拓扑 | 采用“储能变流器（PCS）+电池簇”架构，单簇电压510-750V，适配400V并网。 |
3.充电桩配置：
充电桩类型 | 数量 | 调度策略 |
120kW直流快充 | 6台 | 根据储能SOC动态分配功率（SOC＜20%时降容50%） |
7kW交流慢充 | 12台 | 优先使用谷电（22:00-6:00）充电 |
（2）电气设计
系统拓扑 | 光伏阵列→DC/DC变换器→储能电池/充电桩，电网侧设防逆流装置； |
关键参数 | 并网电压400V，防逆流动作时间≤0.2s，电压谐波畸变率≤3%（符合GB/T 38755-2020）。 |
6.3施工阶段（2个月）
（1）分项施工流程
工序 | 工期（天） | 技术要点 | 验收标准 |
基础施工 | 15 | 微型桩直径150mm，深度≥3m | 单桩承载力≥120kN，沉降量≤2mm |
支架安装 | 10 | 柔性支架弦索张拉控制（误差±5%） | 抗风模拟测试60m/s无变形 |
组件铺设 | 7 | 组件间隙5mm，无阴影遮挡 | IV曲线匹配度≥98%，EL检测无隐裂 |
储能吊装 | 3 | 储能舱间距≥1.5m，防火封堵到位 | SOC校准误差≤1%，绝缘电阻≥100MΩ |
充电桩接线 | 5 | 电缆采用YJV22-0.6/1kV，沟内做防水 | 接地电阻≤4Ω，充电测试20款车型兼容 |
（2）安全控制
高空作业：车棚顶部设防坠网（承重100kg，网格尺寸≤100mm×100mm）；
储能安装：使用防爆工具（扭矩扳手精度±1%），电池舱内禁止吸烟、动火；
必做试验：光伏组串EL检测、储能系统100%充放电循环测试。
6.4调试与验收阶段（1个月）
（1）系统联调
1.核心测试项：
光伏涉网试验：电压骤升/骤降响应时间≤80ms；
储能黑启动：0电量至满功率输出≤30s；
充电桩兼容性：测试特斯拉、比亚迪、蔚来等主流车型，充电成功率≥99%。
2.常见问题处理：
问题：光伏逆变器与储能PCS通信中断；
解决方案：更换RS485终端电阻（阻值120Ω），检查通信线屏蔽层接地。
（2）竣工验收
必备文档：《电力工程质量监督检查报告》；《储能系统消防验收合格证》（符合GB 50169-2016）；《充电桩计量检定证书》（由当地计量所出具）；
关键指标：系统整体效率（光伏→充电）≥85%，连续运行72小时无故障。
6.5运营阶段（长期）
（1）智慧运维
1.监测平台功能：
监测模块 | 频率 | 报警阈值 |
光伏发电功率 | 1分钟 | 功率突降≥20%（触发故障排查） |
储能SOC/电压 | 5秒 | 单体电压差≥50mV（防止过充过放） |
充电桩温度/电流 | 实时 | 温度≥65℃或电流偏差≥10% |
2.收益优化：峰谷套利时段精准控制（谷电22:00-6:00充储能，峰电9:00-11:00、14:00-17:00放电）。
（2）后期升级
扩容路径：初期1MW光伏→2年后增加储能至1MWh（应对充电需求增长）→5年后接入V2G（车辆到电网）功能；
设备更换周期：光伏组件25年、储能电池10年、充电桩模块8年（提前1年评估性能衰减）。
七、避坑指南（三大核心风险）
7.1土地陷阱
❌禁止选择基本农田（需农业农村局出具非基本农田证明）；
❌避免占用生态保护红线（需自然资源局核查用地性质）；
✅优先选用工业园闲置停车场、商业综合体屋顶（已办理建设用地规划许可证）。
7.2技术雷区
❌勿混用N型光伏组件与传统储能系统（N型组件工作电压高0.5V，易导致电压失配，效率损失5%）；
❌充电桩枪线勿选普通电缆（需用耐105℃高温、耐油电缆，避免充电时融化）；
✅光伏逆变器与储能PCS需统一直流电压等级（如750V，减少变流损耗）。
7.3政策红线
❌储能系统未通过GB/T 36276-2018认证（无法享受补贴，影响并网）；
❌光伏组件选用被制裁品牌（如REC，影响碳资产开发）；
✅充电桩需符合GB/T 18487.1-2015，具备过载、短路、漏电保护功能。
